Berliner Verbau

Was Kampfmittel mit Berliner Verbau zu tun haben

Ein Berliner Verbau ist ein Trägerverbau: Stahlträger werden in Bohrlöcher gestellt, dazwischen wird im Takt des Aushubs ausgefacht: mit Holzbohlen, mit Stahlplatten oder mit Spritzbeton. Nur die Ausführung mit Bohlen heißt Trägerbohlwand; der Berliner Verbau ist der Oberbegriff.

Er hält die Baugrube offen, wo für eine Böschung kein Platz ist, zwischen Nachbarhäusern, an der Grundstücksgrenze und bei beengten Platzverhältnissen. Der Vorteil: Das Grundstück lässt sich bis in die Tiefe bebauen.

Wer nach den Kosten fragt, bekommt meist einen Quadratmeterpreis genannt. Der ist nie schnell gesagt, denn er hängt von vielen Dingen ab: Baugrund, statische Verhältnisse sowie Gründungsfragen. Ein wesentliches Thema ist auch die Kampfmittelfreiheit. Wir zeigen das an einem eigenen Projekt.

Ein Bauvorhaben im dicht bebauten Kölner Stadtgebiet. Beauftragt wurden Erd-, Verbau- und Abbrucharbeiten, Ende März 2026. Eine Baugrunderkundung lag vor, ein Gutachten zum Erhalt der Bestandsbäume ebenfalls. Auf der Fläche stand noch Bebauung, die zurückzubauen war.

Vor dem ersten HEB-Träger standen 520 Meter Sondierbohrung aufgrund von Kampfmittelverdacht an. In Köln ist das kein Sonderfall, sondern die Regel: Die Stadt gehörte zu den am schwersten bombardierten Zielen des Zweiten Weltkriegs, und der Boden trägt bis heute eine Vielzahl dieser Relikte.

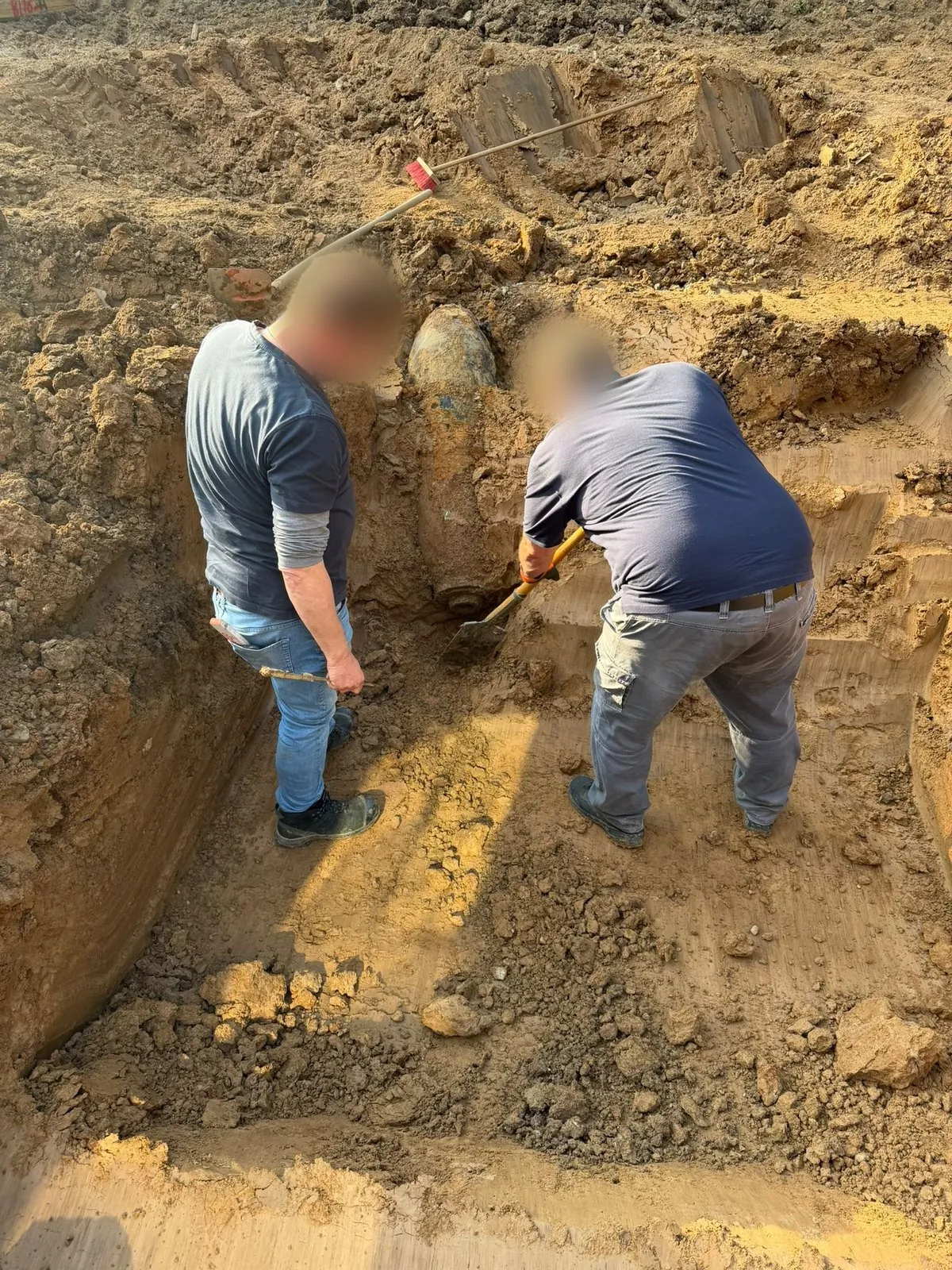

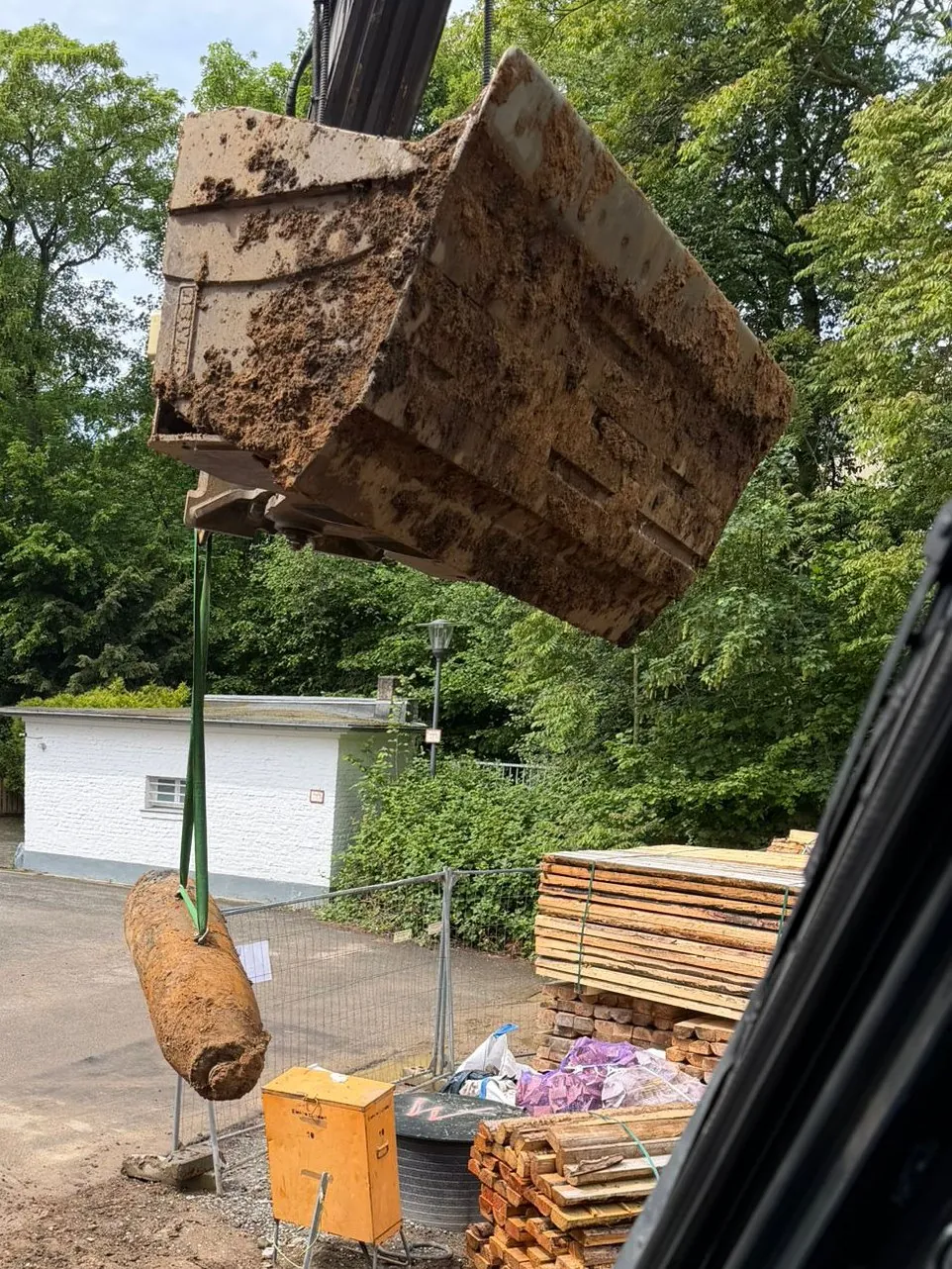

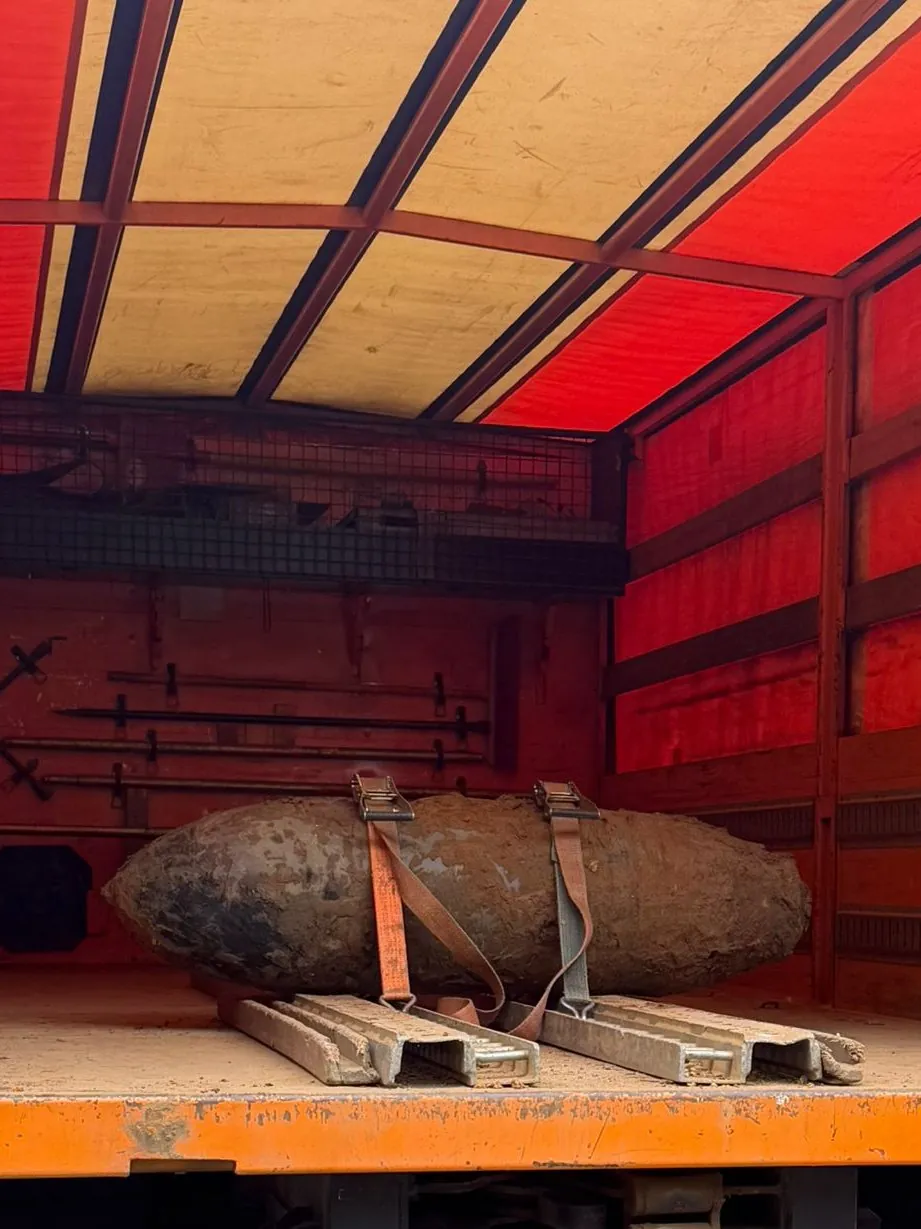

Am Freitag, dem 8. Mai 2026, wurde bei den Arbeiten eine amerikanische Zehn-Zentner-Bombe mit Heckaufschlagzünder gefunden, rund 500 Kilogramm. Das Besondere: Die Bombe lag unmittelbar unterhalb des alten Kanals, mit der Spitze nach oben. Bei den früheren Bauarbeiten hat man sie also mit viel Glück nicht getroffen. Entdeckt wurde sie erst beim Rückbau. Unser Maschinist hatte Erfahrung mit solchen Funden und stellte die Arbeiten sofort ein, als er sie sah.

Entschärft wurde am Montag darauf. Der Kampfmittelbeseitigungsdienst Rheinland legte einen Sperrradius von 500 Metern fest. Rund 4.100 Menschen mussten ihre Wohnungen verlassen, ein Krankenhaus war betroffen, Kitas und Schulen im Umkreis blieben geschlossen. Der Einsatz begann um neun Uhr, um 14:19 Uhr war die Bombe entschärft.

Bombenentschärfung in Köln-Lindenthal WDR Lokalzeit aus Köln · 11. Mai 2026 · 1:35 Min · Beitrag von Marion Liedl
Öffnet die WDR-Mediathek in einem neuen Fenster

Für die Baustelle hieß das: Stillstand. Die Verbaufläche stand von Mai bis in den Juli unverändert bei rund 340 Quadratmetern und wuchs erst danach auf ihre volle Größe von 490 Quadratmetern.

Der Verbau selbst war dabei technisch unauffällig: eingespannter Berliner Verbau mit Verankerung und Aussteifung, wie wir es regelmäßig bauen.

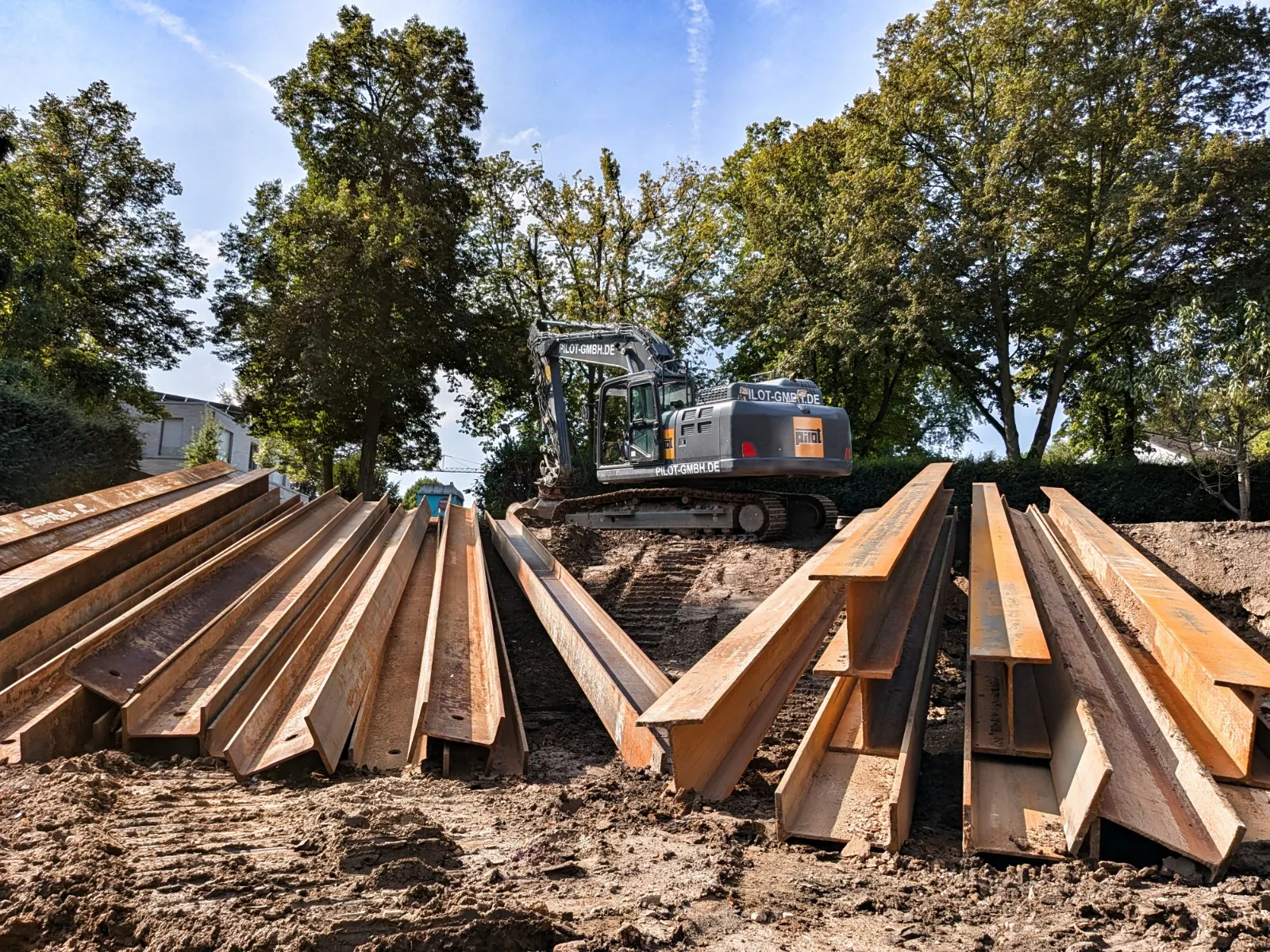

Zuerst stehen die Träger. Entlang der künftigen Baugrubenwand werden Bohrlöcher abgeteuft und Stahlträger hineingestellt, zumeist HEB-Profile, deren Größe die Statik vorgibt. Erst diese Einspannung macht aus einem Stück Stahl eine Wand, die Erddruck aufnimmt.

Dann wird parallel zur Verbauherstellung ausgehoben. Der Aushub läuft in Lagen, und nach jeder Lage wird die freigelegte Erdwand zwischen den Trägern ausgefacht. Diese Reihenfolge ist keine Formsache: Ein zu tief geführter Aushub lässt den Boden nachbrechen, bevor die Ausfachung ihn hält.

Mit wachsender Tiefe kommt gegebenenfalls die Rückverankerung dazu. Anker ins Hinterland oder auch Steifen quer durch die Baugrube. Auch das folgt dem Aushub: erst die Lage, dann die Ankerreihe, dann die nächste Lage.

Zuletzt wird die Sohle hergestellt. Bis der Rohbau steht und betoniert ist, trägt der Verbau allein und wird in dieser Zeit beobachtet: auf Verformung, auf Wasser, auf Bewegungen an der Nachbarbebauung.

Holzbohlen oder Stahlplatten

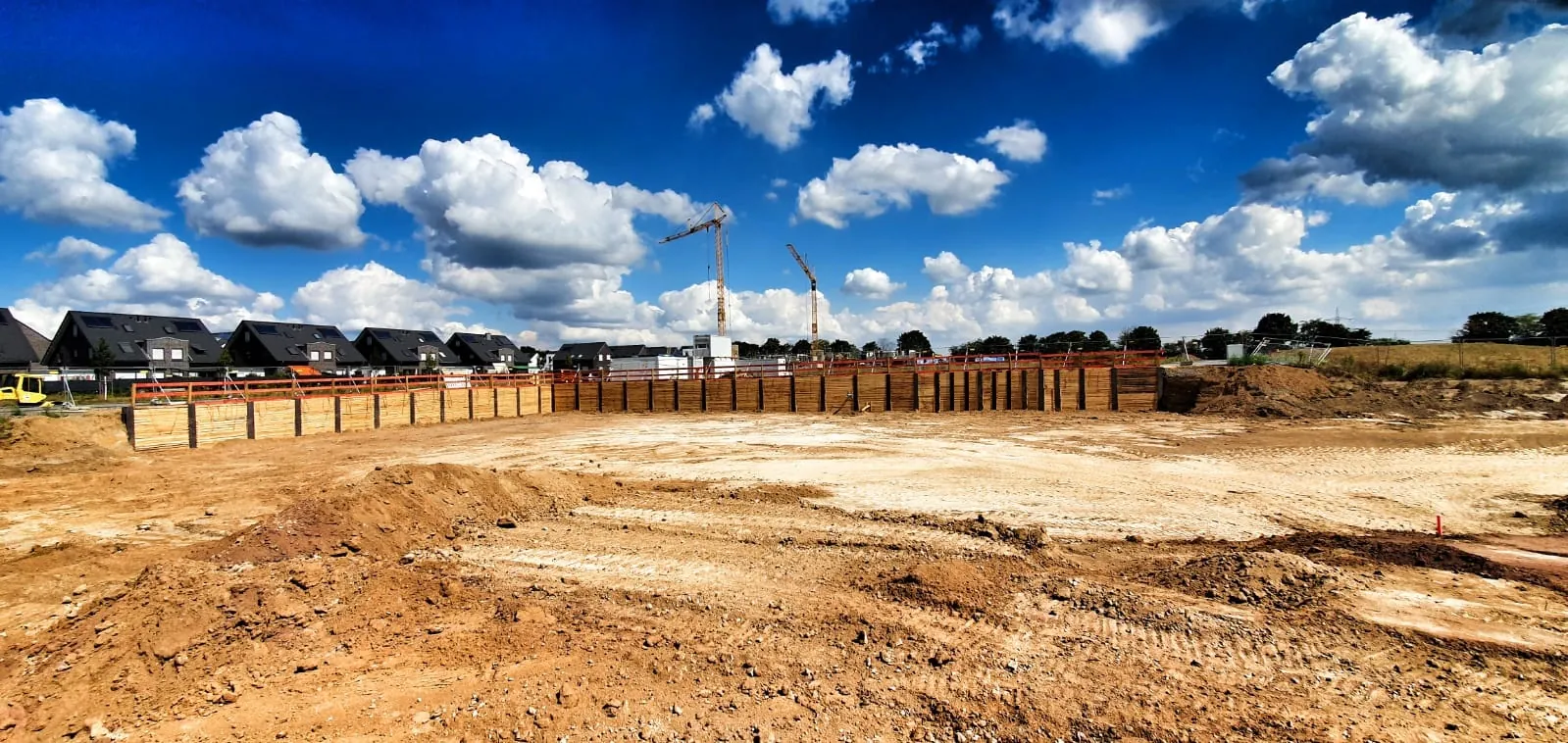

Die klassische Ausführung, und die, die dem Verfahren den zweiten Namen gegeben hat: Trägerbohlwand. Bohlen werden von oben zwischen die Trägerflansche eingeschoben und hinterfüllt. Günstig, schnell, gut nachzuarbeiten und rückbaubar.

Stahlplatten

Wo größere Lasten oder größere Trägerabstände im Spiel sind, treten Stahlplatten an die Stelle der Bohlen. Sie halten mehr aus und lassen sich ebenfalls wieder ziehen.

Spritzbeton

Bei standfestem Boden lässt sich die freigelegte Wand mit bewehrtem Spritzbeton sichern. Das ergibt eine geschlossene Fläche ohne Fugen, bleibt aber im Boden, ist also nicht rückbaubar.

Was die Wahl bestimmt

Bodenart und Standfestigkeit, der Trägerabstand, die Höhe der Wand und die Frage, ob der Verbau später wieder herauskommen soll. Das entscheidet sich in der Statik, nicht auf der Baustelle.

Ein frei stehender Verbau trägt allein über die Einspannung seines Fußes. Das geht nur bei geringen Höhen; darüber wird die Kopfauslenkung zu groß.

Ein ausgesteifter Verbau stützt sich quer durch die Baugrube ab, Wand gegen Wand. Das braucht keine Rechte am Nachbargrundstück, steht aber im Weg, und der Rohbau muss um die Steifen herum arbeiten.

Ein rückverankerter Verbau hält sich an Ankern fest, die schräg ins Erdreich hinter der Wand gebohrt und verpresst werden. Die Baugrube bleibt frei, dafür liegen die Anker meist unter fremdem Grund. Das ist zu klären, bevor gebohrt wird.

Welche der drei Arten in Frage kommt, entscheidet die Statik aus Höhe, Boden, Auflast hinter der Wand und dem, was daneben steht. In der Praxis kann auch alles gemischt werden.

Wo er an seine Grenze kommt

Ein Berliner Verbau ist nicht wasserdicht. Zwischen Ausfachung und Boden bleiben Fugen; Wasser findet sie. Oberhalb des Grundwassers ist das kein Thema. Reicht die Baugrube darunter, braucht es eine Wasserhaltung oder eine andere Bauweise, etwa eine Spundwand oder eine Schlitzwand.

Auch der Boden setzt Grenzen: Wo die freigelegte Wand zwischen den Trägern nicht lange genug von allein steht, bis die Ausfachung sitzt, wird es schwierig. Fließsand und weiche Böden gehören dazu.

Maßgeblich ist die DIN 4124 für Baugruben und Gräben.

Die Städtenamen bezeichnen keine anderen Verfahren, sondern andere Ausfachungen desselben Trägerverbaus. Gebräuchlich sind:

Berliner Verbau: Träger mit Ausfachung, der Oberbegriff. Essener Verbau: Ausfachung mit Bewehrungsmatten und Spritzbeton. Hamburger Verbau: Ausfachung mit Stahlplatten oder Kanaldielen.

Von alldem zu unterscheiden ist die Spundwand: ineinandergreifende Stahlbohlen, die in den Boden gerammt oder vibriert werden. Sie ist weitgehend wasserdicht und kommt dort zum Zug, wo ein Trägerverbau an seine Grenze stößt.

Welche Bauweise die richtige ist, entscheidet sich am Grundwasserstand, am Boden und an dem, was neben der Baugrube steht.

Der Baugrund

Eine Baugrunderkundung sagt Ihnen, womit zu rechnen ist. Sie sagt nicht, was tatsächlich herauskommt: Untersucht werden durch Bodengutachter einzelne Bohrpunkte, ausgehoben wird die ganze Fläche.

Kampfmittel

Die Sondierung selbst ist überschaubar und wird nach laufendem Meter abgerechnet. Teuer wird es, wenn sie etwas findet. Wer in Köln baut, sollte die Kampfmittelauskunft vor der Kalkulation einholen, nicht danach, und im Bauzeitenplan eine Reserve dafür lassen. Dies ist insbesondere auch eine Verpflichtung für die meisten Bauvorhaben. Wir empfehlen, das von Anfang an durch Ihre Architekten und Berater prüfen zu lassen und die gesetzlichen Vorgaben einzuhalten.

Die Nachbarschaft

Ein Berliner Verbau steht dort, wo für eine Böschung kein Platz ist. Dieselbe Enge, die ihn nötig macht, verteuert alles, was danach kommt: Ein Bagger, der nicht wenden kann, arbeitet langsamer. Ein Aushub, der von Hand nachgearbeitet werden muss, wird nach Stunden abgerechnet. Bestandsbäume, Leitungen und Nachbarfundamente machen aus Maschinenarbeit Handarbeit.

Stundenlohnarbeiten sind der Posten, der Bauherren am Ende überrascht, nicht der Quadratmeterpreis des Verbaus. Die Ankündigung des zusätzlichen Aufwands ist daher unerlässlich.

Die Statik

Ob ein Verbau frei steht, ausgesteift oder rückverankert wird, entscheidet die Statik und damit die Trägerlänge, die Profilart, den Bohrdurchmesser und die Zahl der Anker. Wir rechnen sie im Haus. Das spart keine Kosten, aber es verkürzt den Weg zwischen einer Änderung auf der Baustelle und der Freigabe dafür. Der externe Prüfstatiker muss auch berücksichtigt werden.

Der Rückbau

Ob der Verbau wieder herauskommt, gehört in die Kalkulation, und zwar von Anfang an. Gezogen wird in umgekehrter Reihenfolge zum Einbau: Der Raum zwischen Wand und Rohbau wird lagenweise verfüllt und verdichtet, dann kommen Ausfachung und Träger heraus.

Nicht alles lässt sich ziehen. Anker bleiben in der Regel im Boden. Träger, die einbetoniert sind oder an denen der Rohbau anliegt, ebenso. Und was im Boden bleibt, kann eine spätere Bebauung des Nachbargrundstücks behindern, auch das ist vorher zu klären.

Wird gezogen, ist der Stahl ein Wert und kein Abfall.

Was Sie vorher klären können

Vier Auskünfte sind sinnvoll und können die Kalkulation verändern.

Die Baugrunderkundung mit Analytik zur Verwertungsklasse. Die Kampfmittelauskunft für das Grundstück. Der Leitungsbestand der Versorger. Und ein Blick auf Nachbarbebauung und Bestandsbäume.

Liegen diese vier Dinge vor, lässt sich ein Verbau belastbar anbieten. Fehlen sie, bekommen Sie von jedem Bieter eine Zahl unter Vorbehalt.

Schicken Sie uns, was Sie haben. Wir sagen Ihnen, was noch fehlt. Auch dann, wenn wir am Ende nicht bauen.
